Conexiones del PRO-150

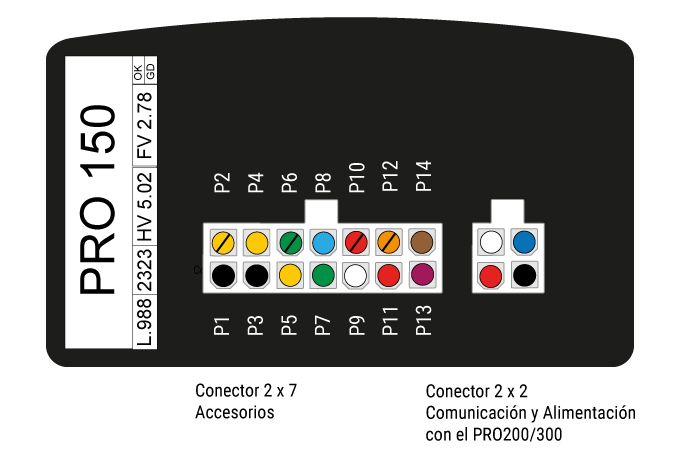

En la parte trasera del PRO-150 se ecuentran los dos conectores disponibles:
El conector MINIFIT de 2 X 2, es el que se utiliza para recibir la alimentación desde la ECU (PRO200 o PRO300), mientras que el conector MINIFIT de 2 x 7 contactos, se utiliza para lo conexión de distintos accesorios.

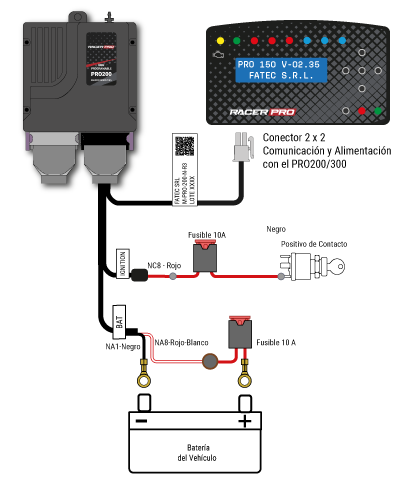

Como se puede apreciar en la siguiente ilustración, solo hay que conectar el PRO-150 con el PRO-200 mediante la ficha MINIFIT de 2 X 2 contactos a su contra-parte del mazo proveniente del PRO-200. Esta ficha provee de alimentación al PRO-150 y ademas contiene el vínculo de comunicación CAN de alta velocidad.
Las conexiones en el conector MINIFIT 2 X 7 de accesorios es opcional, de acuerdo a las necesidades de la instalación. La siguiente tabla describe cuales son sus funciones para los PRO-150 de primera generación:
Conexiones PRO-150 Segunda Generación (HV 5.xx o Posterior)
| Posición | Color Cable | Descripción | Función. |
|---|---|---|---|
| P1 | Negro | Negativo de Batería. Conectado internamente al negativo de batería del conector 2 X 2 del PRO200/300 | |
| P2 | Amarillo con Negro | Salida Activo a Masa. Corriente Máxima 2 A | Se puede utilizar para controlar la electro-válvula de presión del boost-control o para otros usos genéricos |
| P3 | Negro | Negativo de Batería. Conectado internamente al negativo de batería del conector 2 X 2 del PRO200/300 | |
| P4 | Amarillo | Salida Activo a Masa. Corriente Máxima 2 A | Se puede utilizar para controlar la electro-válvula de alivio del boost-control o para otros usos genéricos |
| P5 | Amarillo | Entrada Sonda de Temperatura (Termocupla) Nro. 3 | Entrada 0-5 Volts, equivalente a 0-1000 °C |
| P6 | Verde con Negro | Salida Activo a Positivo. Corriente Máxima 2 A | Salida de uso genérico |
| P7 | Verde | Entrada Sonda de Temperatura (Termocupla) Nro. 4 | Entrada 0-5 Volts, equivalente a 0-1000 °C |
| P8 | Celeste | Salida Activo a Positivo. Corriente Máxima 2 A | Salida de uso genérico |
| P9 | Blanco | Entrada Sonda de Temperatura (Termocupla) Nro. 5 | Entrada 0-5 Volts, equivalente a 0-1000 °C |
| P10 | Rojo con Negro | 12 Volts de Batería | Si las salidas P6 y P8 son utilizadas, conectar esta entrada al positivo de batería a traves de un fusible de 5A |
| P11 | Rojo | 12 Volts de Contacto. Conectado internamente al 12 V de contacto del conector 2 X 2 del PRO200/300 | |
| P12 | Naranja con Negro | Entrada Sonda de Temperatura (Termocupla) Nro. 2 | |
| P13 | Violeta | Entrada Sonda de Temperatura (Termocupla) Nro. 6 | Entrada 0-5 Volts, equivalente a 0-1000 °C |
| P14 | Marron | Entrada Sonda de Temperatura (Termocupla) Nro. 1 | Entrada 0-5 Volts, equivalente a 0-1000 °C |
Nota
Las termocuplas no se conectan directamente al PRO-150. La señal de la termocupla debe ser acondicionada mediante un PRO-TEMP. En Este documento se puede ver un ejemplo de como conectar las termocuplas.
Conexiones PRO-150 Primera Generación (Anterior a HV 5.xx)
| Posición | Color Cable | Descripción | Función. |
|---|---|---|---|
| P1 P3 P13 | Negro | Negativo de Batería. Conectado internamente al negativo de batería del conector 2 X 2 del PRO200/300 | |
| P11 | Rojo | 12 Volts de Contacto. Conectado internamente al 12 V de contacto del conector 2 X 2 del PRO200/300 | |
| P10 | Rojo con Negro | 12 Volts de Batería | Si las salidas P6 y P8 son utilizadas, conectar esta entrada al positivo de batería a traves de un fusible de 5A |
| P2 | Amarillo con Negro | Salida Activo a Masa. Corriente Máxima 2 A | Se puede utilizar para controlar la electro-válvula de presión del boost-control o para otros usos genéricos |
| P4 | Amarillo | Salida Activo a Masa. Corriente Máxima 2 A | Se puede utilizar para controlar la electro-válvula de alivio del boost-control o para otros usos genéricos |
| P6 | Verde con Negro | Salida Activo a Positivo. Corriente Máxima 2 A | Salida de uso genérico |
| P8 | Celeste | Salida Activo a Positivo. Corriente Máxima 2 A | Salida de uso genérico |
