    Entradas Generales

    Introducción

    Los modelos PRO-200 y PRO-300 incluyen múltiples entradas en el conector gris, cuya funcionalidad puede configurarse según las necesidades específicas. Estas entradas pueden ser de tipo ON/OFF, para leer interruptores o sensores de fase, o de tipo analógico, para interpretar señales de sensores como los de presión.

    La PRO-200 cuenta con 5 entradas, mientras que la PRO-300 dispone de 6 entradas. Las primeras cuatro entradas son idénticas y compatibles entre ambos modelos. A continuación, se detallan las características de cada entrada:

    Entrada Color del Cable Modelos ON/OFF Analógica PULL-UP a 12V Conexión al negativo de la bobina
    GA1 Naranja PRO200/PRO300 Sí Sí Sí Sí
    GA2 Verde PRO200/PRO300 Sí Sí Sí No
    GA3 Rojo PRO200/PRO300 Sí Sí Sí No
    GA4 Celeste PRO200/PRO300 Sí Sí Sí No
    GA5 Amarillo PRO300 Sí Sí No No
    GA6 Blanco PRO300 Sí No Sí No
    GC6 Rojo Blanco PRO200 No Sí No No

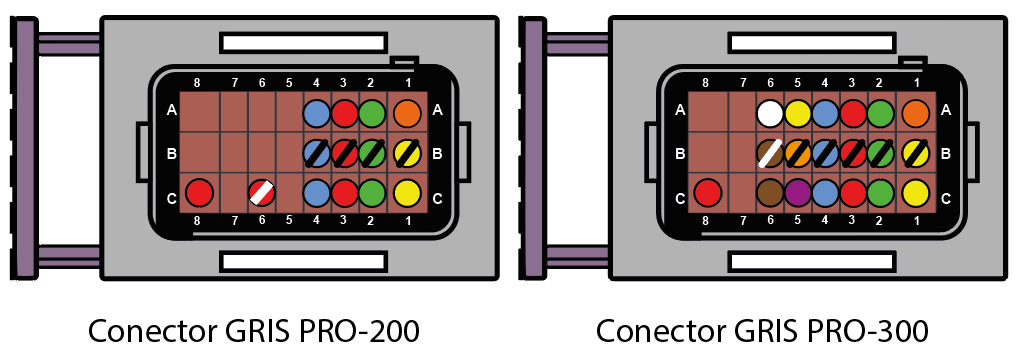

    Los nombres de las entradas corresponden al conector al que pertenecen (en este caso, el conector Gris) y a su posición dentro del mismo. La siguiente imagen muestra los colores y las posiciones de las entradas, vistas desde el lado de salida de los cables:

    configuracion_entradas_generales_mazos

    El estado de todas las entradas conectadas se registrará en el datalogger como cualquier otra señal.

    Pantalla de Configuración

    Al acceder al menú Configuración y seleccionar Entradas Generales, se muestra la pantalla de configuración.

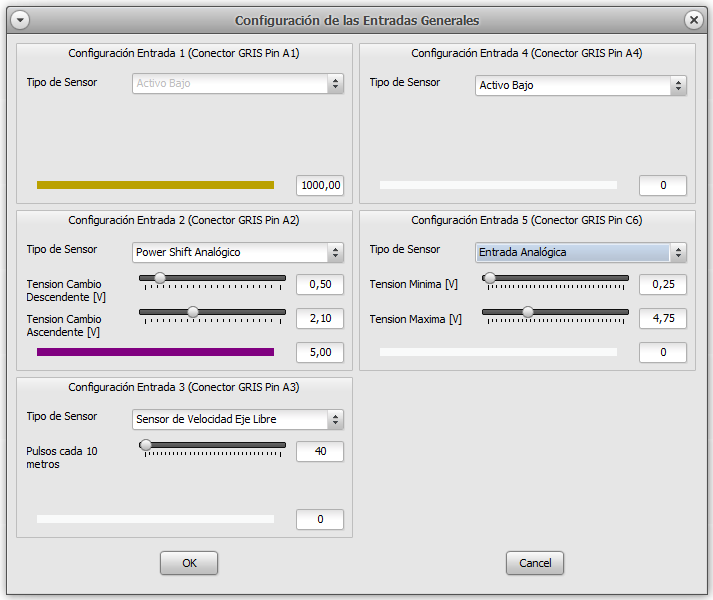

    En la PRO-200, la pantalla presenta las siguientes entradas configurables:

    configuracion_entradas_generales_ejemplo_pro200

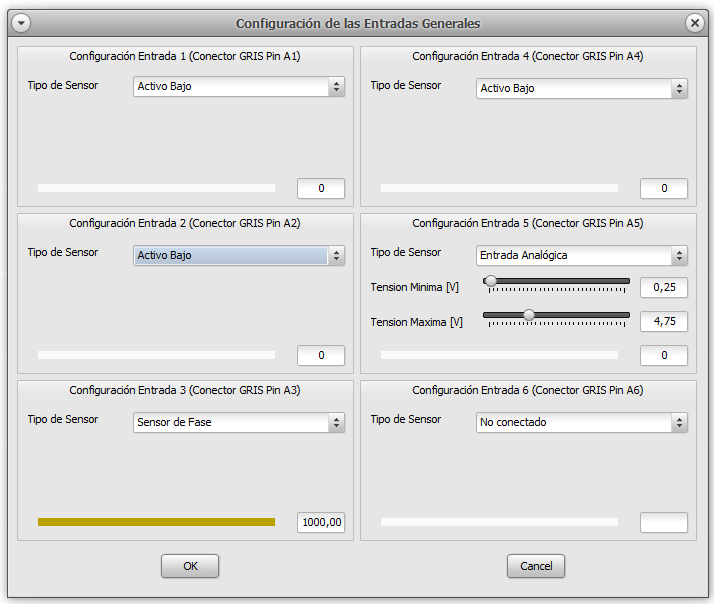

    En el caso de la PRO-300, la pantalla se visualiza de la siguiente manera:

    configuracion_entradas_generales_ejemplo_pro300

    Cada entrada incluye un bloque de configuración que permite ajustar su función y, si es necesario, definir parámetros específicos. Además, es posible visualizar en tiempo real la lectura de la entrada, lo que facilita el diagnóstico y asegura que la función ha sido configurada de forma correcta.

    Funciones Disponibles en cada Entrada

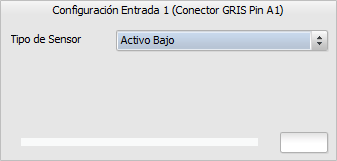

    No Conectado

    La opción predeterminada es dejar la entrada sin conexión si no se va a utilizar.

    configuracion_entradas_generales_no_conectado

    Entrada Analógica

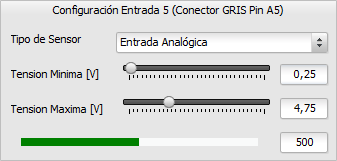

    Permite medir un valor continuo de tensión entre dos valores mínimo y máximo. Un caso típico es el sensor de presión de combustible.

    configuracion_entradas_generales_entrada_analogica

    Los rangos mínimo y máximo ajustables permiten calibrar la medición para obtener un valor entre 0 y 1000. Por ejemplo, si la entrada mide 2.5 Volts, el valor registrado será 500 según el ejemplo configurado.

    Nota

    Para el sensor de presión de combustible, el rango de tensión mínimo/máximo no se utiliza.

    Entrada On/Off, Activo Alto

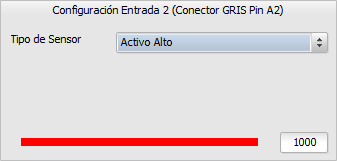

    Configura la entrada como ON/OFF, donde el estado ON se detecta con un valor de tensión alto (mayor a 9 Volts).

    configuracion_entradas_generales_activo_alto

    Entrada On/Off, Activo Bajo

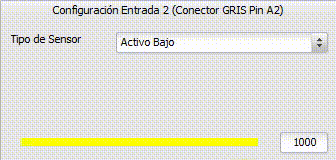

    Configura la entrada como ON/OFF, donde el estado ON se detecta con un corto a masa. Ideal para el switch del largador o el pulsador de nitro.

    configuracion_entradas_generales_activo_bajo

    Sensor de Fase

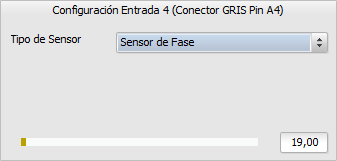

    Cuando necesitamos medir la fase para el control del avance del árbol de levas, podemos conectar un captor HALL en cualquiera de las entradas GA1 a GA4 y configurarlo como Sensor de Fase. No hace falta configurar mas nada, ya que el PRO200/300 posee un algoritmo que detecta y aprende la forma de onda medida.

    configuracion_entradas_generales_fase

    Se pueden conectar hasta 4 sensores de fase independientes, en las entradas GA1, GA2, GA3 y GA4, en caso de ser necesario.

    Advertencia

    Cuando Habilitamos el sensor de fase en la Configuración Inicial, este se debe conectar en la entrada GA1. Cuando esto sucede, en esta ventana la Entrada GA1 no puede modificarse.

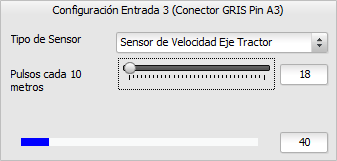

    Sensor de Velocidad, Eje Tractor

    Con un captor HALL conectado al eje tractor, se puede medir la velocidad del vehículo. Para configurar la relación distancia por cantidad de pulsos, deberemos contar cuantos pulsos o dientes cuenta la PRO200 cuando el vehículo recorre una distancia de 10 metros.

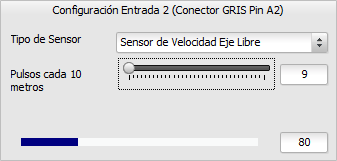

    Sensor de Velocidad, Eje Libre

    Permite medir la velocidad en el eje no tractor. También requiere ajustar los pulsos equivalentes a 10 metros de recorrido.


    Tip

    Usar sensores en ambos ejes permite medir el deslizamiento del eje tractor respecto al eje libre.

    Sensor de Velocidad Adicional

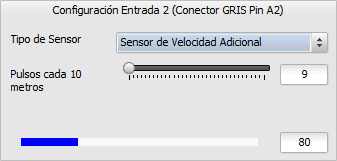

    Permite conectar un tercer sensor de velocidad, registrando los datos en el logger. También requiere ajustar los pulsos por 10 metros.

    configuracion_entradas_generales_velocidad_adicional

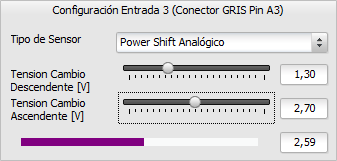

    Powershift Analógico

    Conecta un Gear controller para medir la fuerza en la palanca de cambios. Ajusta los valores de tensión para activar el Powershift.

    configuracion_entradas_generales_powershift

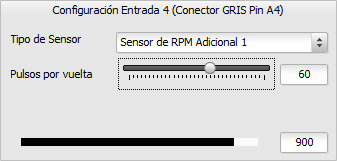

    Sensor de RPM Adicional

    Permite agregar hasta dos sensores de RPM adicionales. Es necesario ajustar la cantidad de dientes de la polea utilizada.

    configuracion_entradas_generales_rpm

    Advertencia

    La polea utilizada no debe tener dientes faltantes o limados como una polea para el CKP.

    Modo GNC

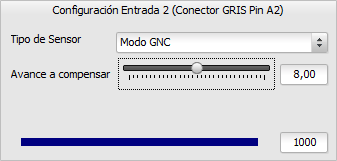

    En este modo se conecta la entrada al cable azul de la electro-válvula de gas en vehículos convertidos a GNC. Al detectar 12 Volts, la PRO200/300 realiza las siguientes acciones:

    • Apaga la bomba de nafta.
    • Detiene los pulsos de inyección.
    • Ajusta el avance del encendido según el parámetro configurado.

    configuracion_entradas_generales_modo_gnc

    En el ejemplo, el avance aplicado será de 8 grados adicionales.

    A continuación: Supervisiones.
