Sensores de Presión
A las ECU PRO-200 y PRO-300 se les pueden conectar hasta 3 sensores de presión para medir:
- Presión de aceite
- Presión de combustible
- Presión de la wastegate
Los dos primeros sensores tienen entradas dedicadas, mientras que el sensor de presión de la wastegate puede conectarse en cualquier entrada genérica GA1 a GA5.
Se deben utilizar sensores lineales, cuya salida esté entre 0 y 5 V: la tensión más baja corresponde a presión nula y la más alta al valor de presión de fondo de escala del sensor. Los sensores tipo bulbo no sirven, ya que su salida es on/off.
Alimentación de los sensores
En cuanto a la alimentación, existen tres variantes:
- Sensores alimentados con 5 V
- Sensores alimentados entre 5 y 12 V
- Sensores alimentados con 12 V
Esta información es clave al instalar el sensor. Más abajo se muestran los sensores más comunes disponibles en el mercado.

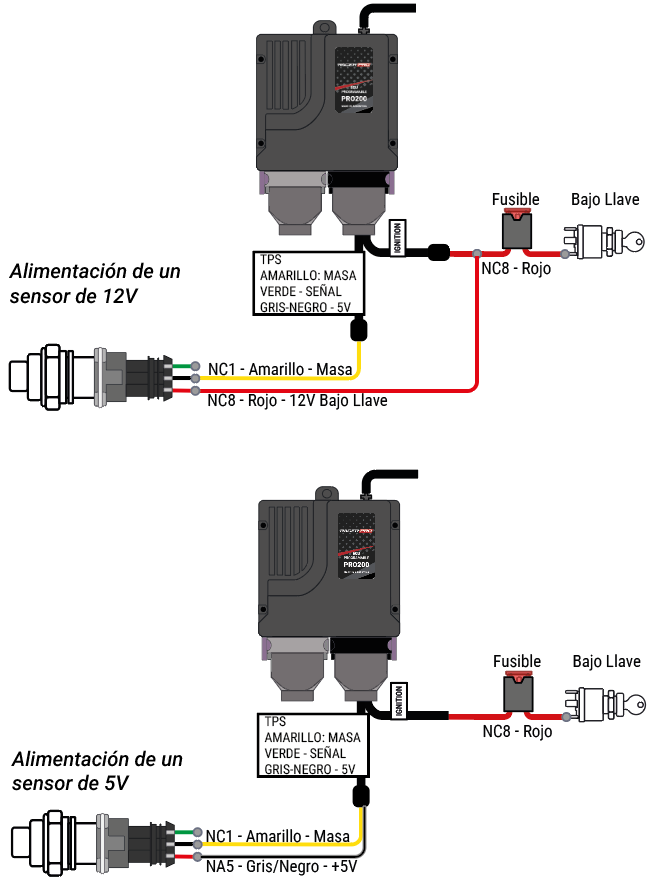

En la siguiente imagen se muestra cómo conectar correctamente la alimentación del o los sensores según sus requerimientos:
Sensor de Presión de Aceite
Conexión

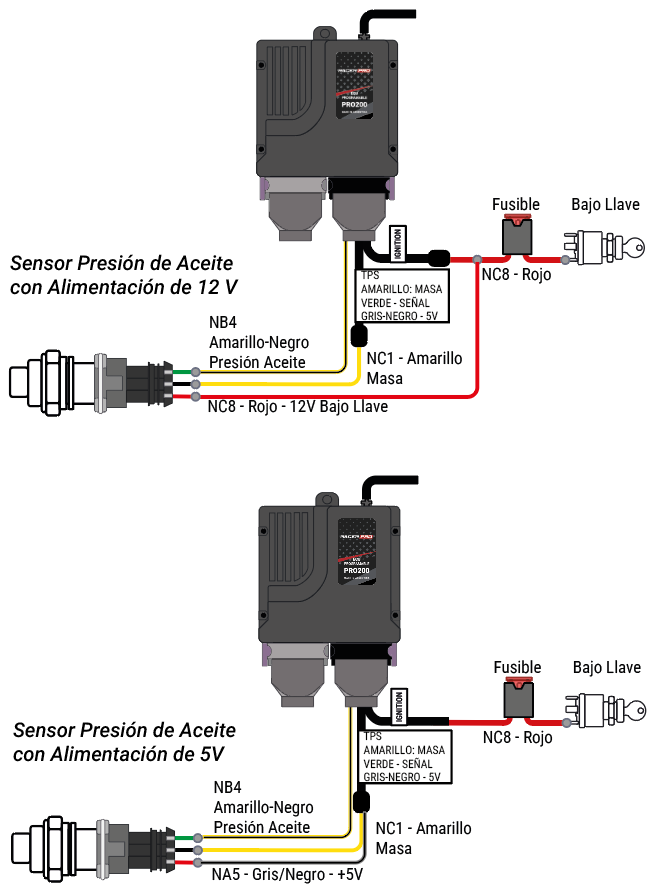

La presión de aceite se mide conectando la salida de señal del sensor a la entrada NB4 (Pin B4 del conector negro de la ECU, cable amarillo con negro). En la siguiente imagen se muestra cómo conectar el sensor de presión de aceite según sea de 12 o 5 V.
Configuración

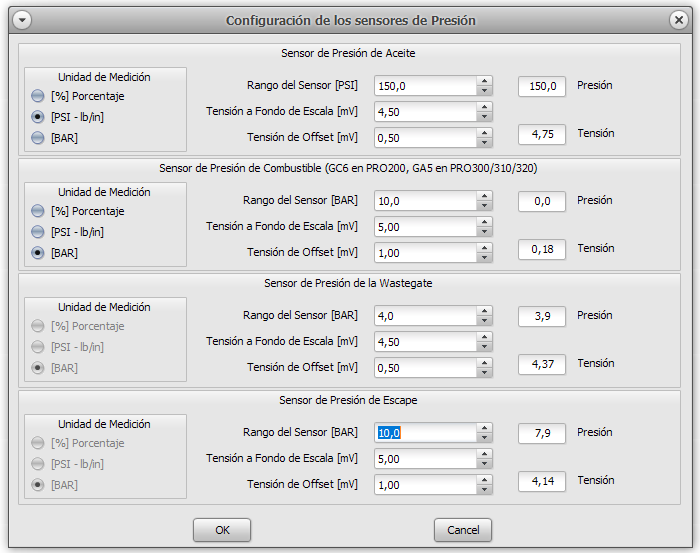

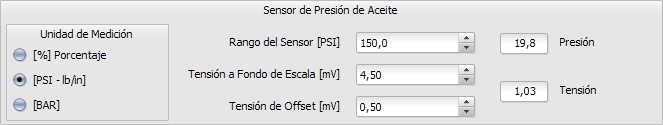

Desde la aplicación RacerPRO Tuning Tool, en Configuración > Sensores de Presión, se ajustan los parámetros del sensor. Supongamos que tenemos un sensor con las siguientes especificaciones:
| Parámetro | Especificación |
|---|---|
| Rango tensión de salida | 0,5 – 4,5 V |
| Presión a Fondo de Escala | 150 PSI |
En la configuración se debe ajustar:
| Parámetro | Valor |
|---|---|
| Unidad | PSI |
| Rango del Sensor [PSI] | 150 |
| Tensión a Fondo de Escala | 4,5 V |
| Tensión de Offset | 0,5 V |
Una vez ingresados los valores, en la misma ventana se visualiza el voltaje medido por la ECU y el valor correspondiente de presión (PSI o BAR, según la configuración).
Sensor de Presión de Combustible
Conexión
Según el modelo de ECU, el sensor debe conectarse a:
| Modelo | Pin | Cable |
|---|---|---|
| PRO-200 | GC6 (Pin C6 en el conector gris) | Cable rojo con blanco |
| PRO-300 | GA5 (Pin A5 en el conector gris) | Cable amarillo |

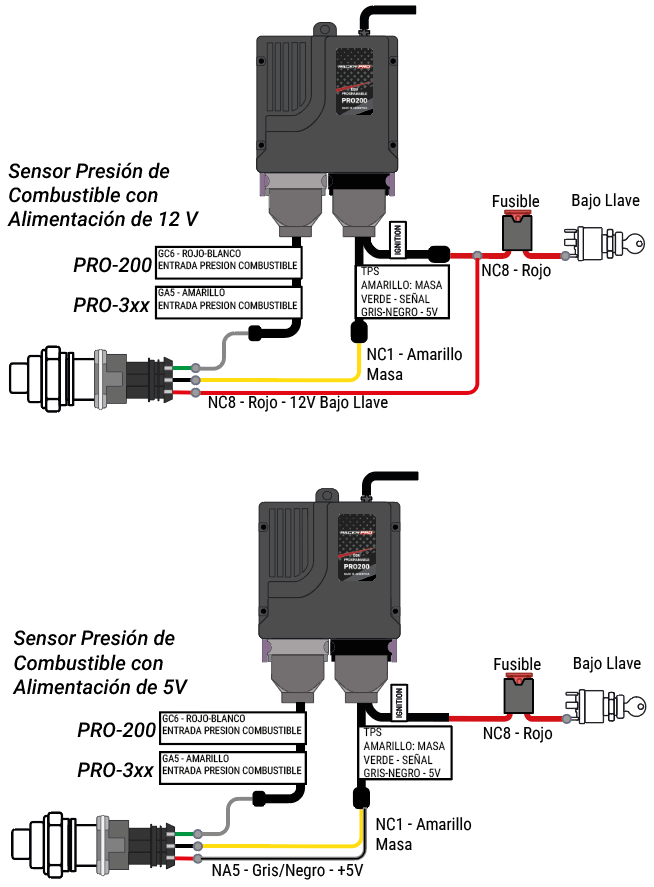

En la siguiente imagen se muestra cómo conectar el sensor de presión de combustible según sea de 12 o 5 V.
Configuración
En este caso, la configuración consta de dos pasos:
Configuración de la entrada como entrada analógica
Esta entrada, en ambos equipos, puede utilizarse para otros propósitos. Como primer paso, configurarla como entrada analógica en Configuración > Configuración Entradas Generales.
Configuración del rango y la unidad según el sensor
Como segundo paso, en Configuración > Sensores de Presión, ajustar los parámetros del sensor. Supongamos que tenemos un sensor con las siguientes especificaciones:
| Parámetro | Especificación |
|---|---|
| Rango tensión de salida | 1,0 – 5,0 V |
| Presión a Fondo de Escala | 10 BAR |

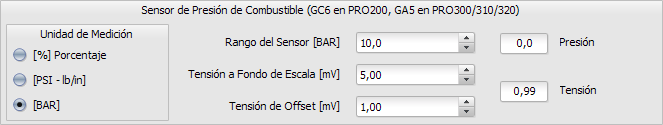

En la configuración se debe ajustar:
| Parámetro | Valor |
|---|---|
| Unidad | BAR |
| Rango del Sensor [BAR] | 10 |
| Tensión a Fondo de Escala | 5,0 V |
| Tensión de Offset | 1,0 V |
Una vez ingresados los valores, en la misma ventana se visualiza el voltaje medido por la ECU y el valor correspondiente de presión (PSI o BAR, según la configuración).
Sensor de Presión de la wastegate
Desde las versiones de software 1.3.93.0 y firmware 8.65, las PRO-200 y PRO-300 pueden leer un tercer sensor de presión, destinado al control de boost mediante la válvula wastegate.
Conexión
Como no existe una entrada específica para este sensor, puede utilizarse cualquiera de las entradas generales GA1 a GA4.

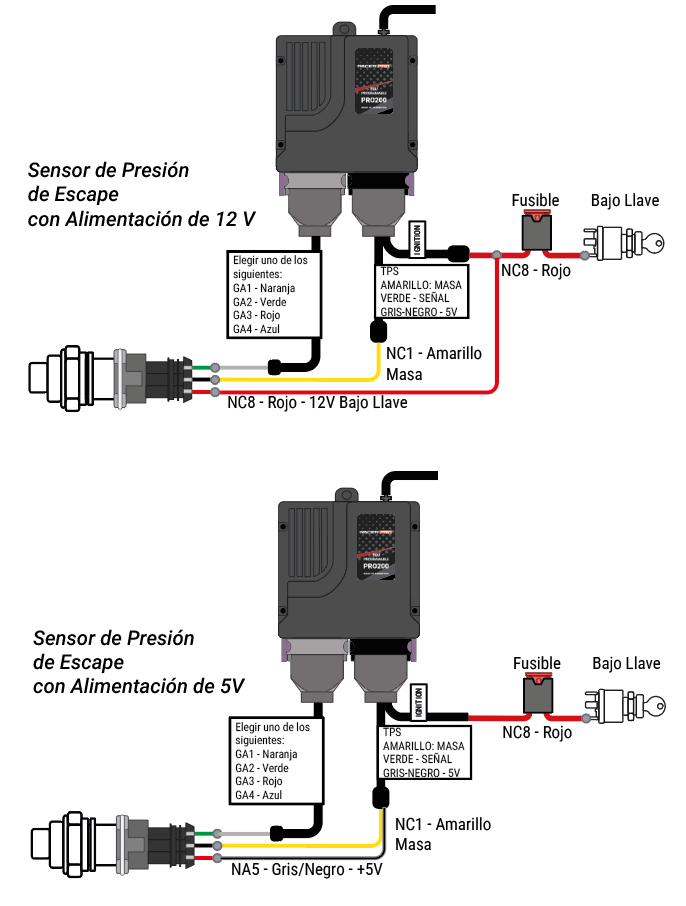

En la siguiente imagen se muestra cómo conectar el sensor de presión de la wastegate según sea de 12 o 5 V.
Configuración
Como en los casos anteriores, la configuración consta de dos pasos:
Configuración de la entrada general como entrada analógica para la wastegate

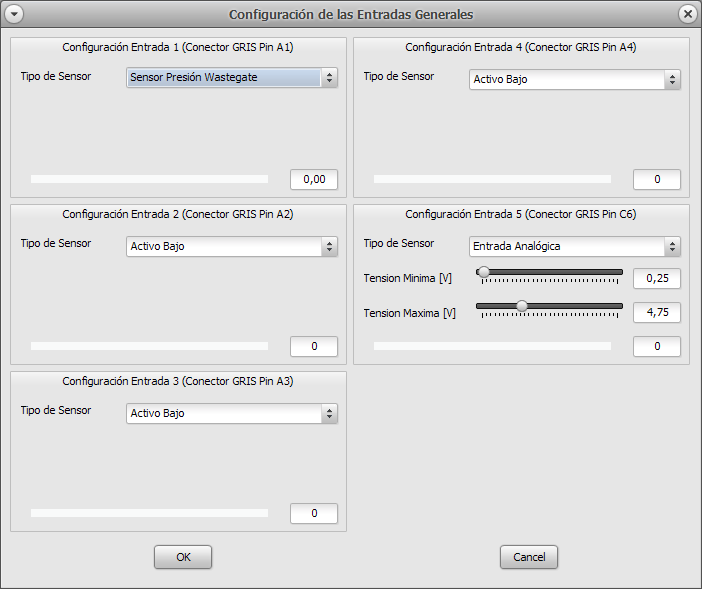

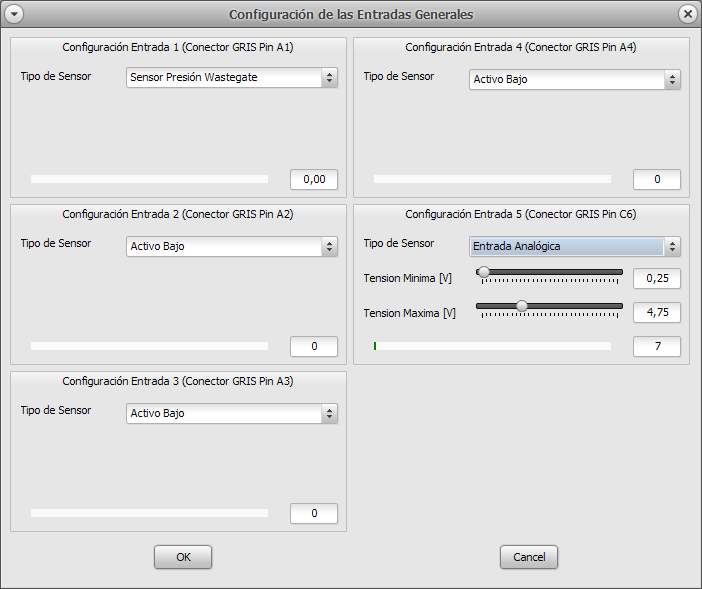

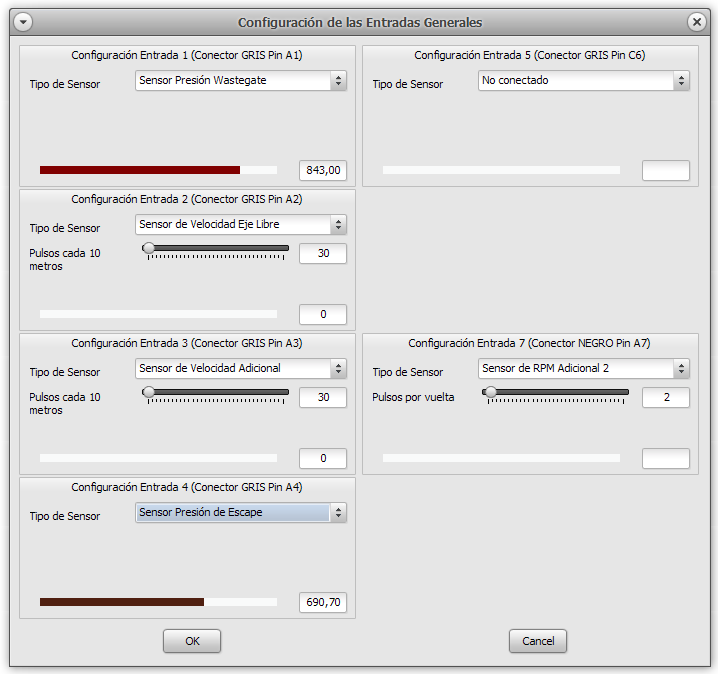

La PRO-200/300 necesita saber en qué entrada se conectó el sensor. Este ajuste se realiza asignando la opción Sensor Presión Wastegate a la entrada utilizada (por ejemplo, GA1), en Configuración > Configuración Entradas Generales.
Configuración del rango y la unidad según el sensor

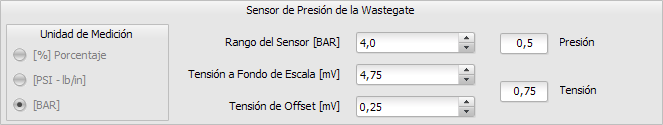

En Configuración > Sensores de Presión, ajustar los parámetros del sensor de la wastegate. Como ejemplo, para un sensor AXIS GNC AX‑SP4B:
| Parámetro | Especificación |
|---|---|
| Rango tensión de salida | 0,5 – 4,5 V |
| Presión a Fondo de Escala | 4 BAR |
En la configuración se debe ajustar:
| Parámetro | Valor |
|---|---|
| Unidad | BAR (no se puede cambiar) |
| Rango del Sensor [BAR] | 4 |
| Tensión a Fondo de Escala | 4,5 V |
| Tensión de Offset | 0,5 V |
Advertencia
Las entradas GA1 a GA4 incluyen un pull-up interno (puede consultarse la documentación de las conexiones internas de la PRO-200 y la PRO-300), por lo que no todos los tipos de sensores son compatibles. A continuación se detallan modelos compatibles y sus usos.
Modelos de sensores

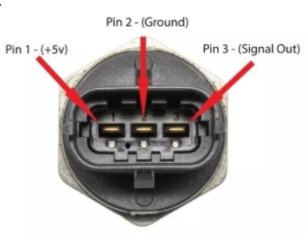

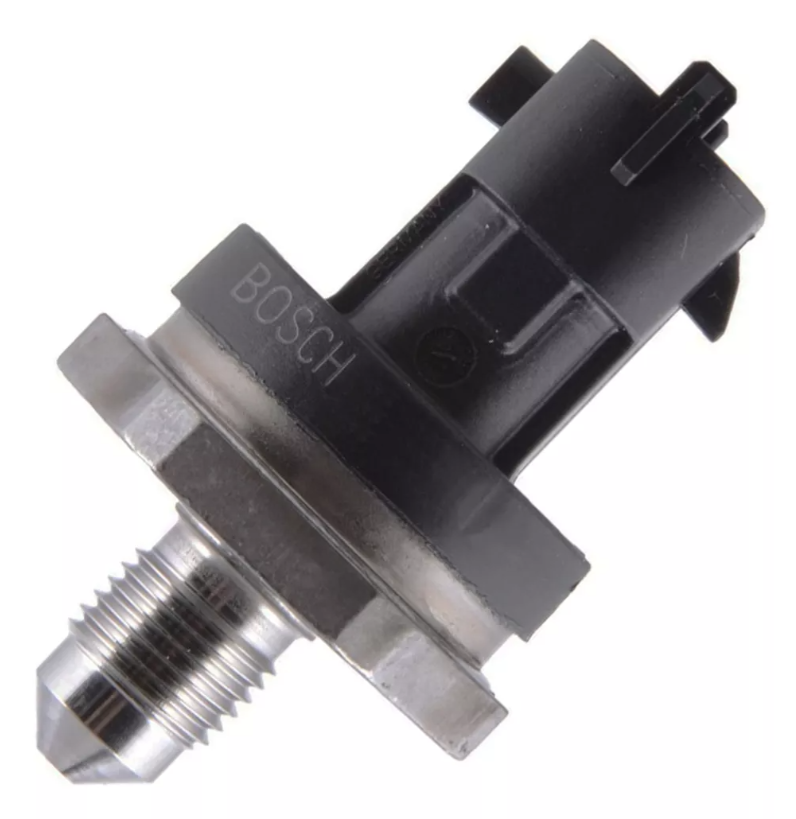

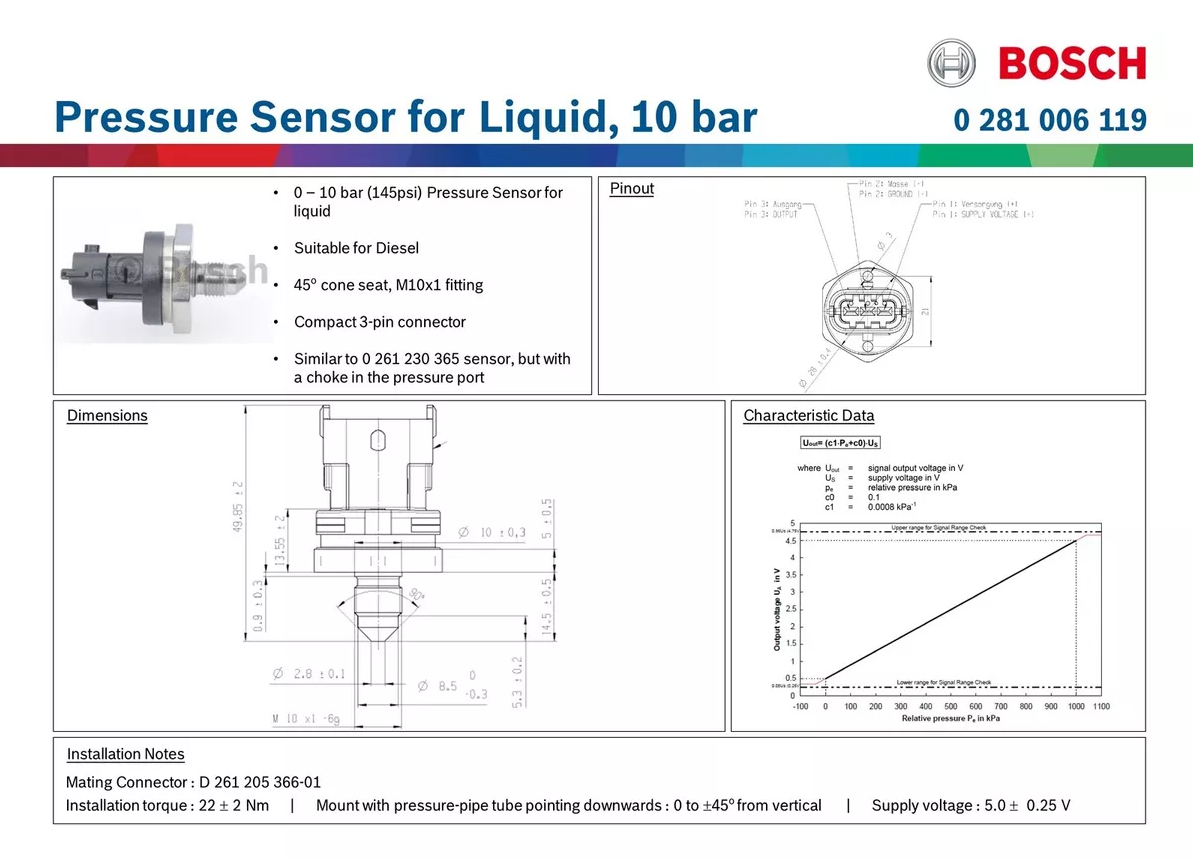

Sensor Bosch 10 Bar 0 281 006 119

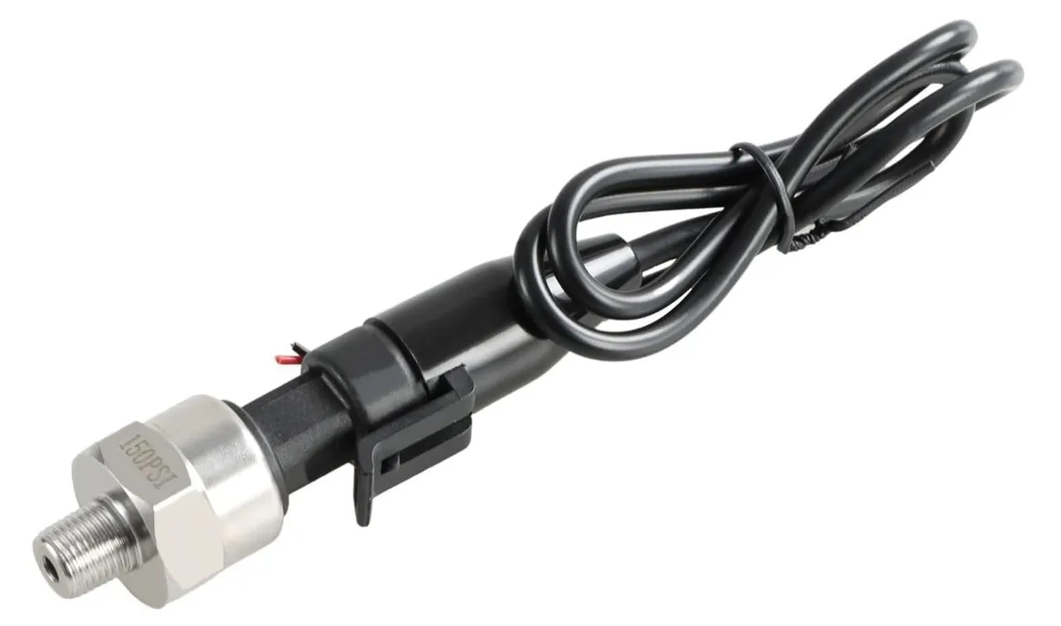

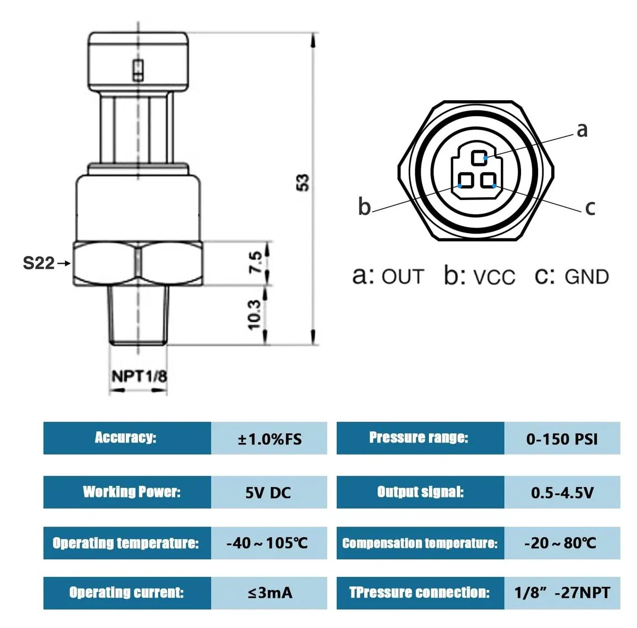

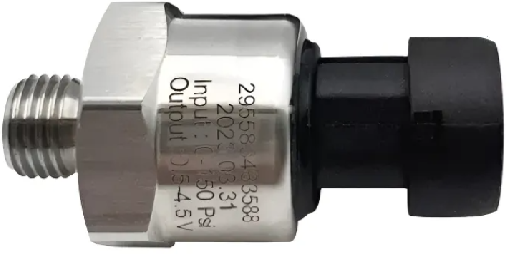

Sensor genérico 150 PSI
Nota
Los sensores genéricos suelen tener grabado en el cuerpo del mismo los rangos de tensión de salida, como también que tensión de alimentación deben usar, y el conexionado. Prestar especial atención a esta información a la hora de conectar y configurar los mismos.

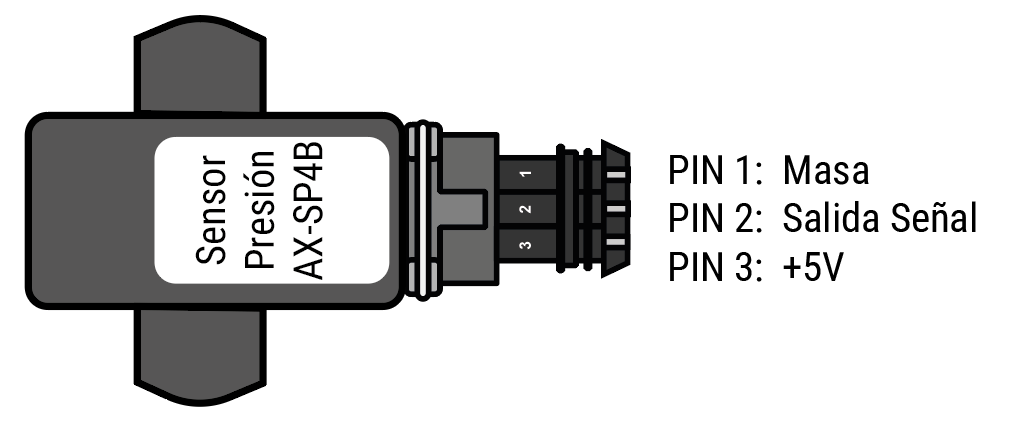

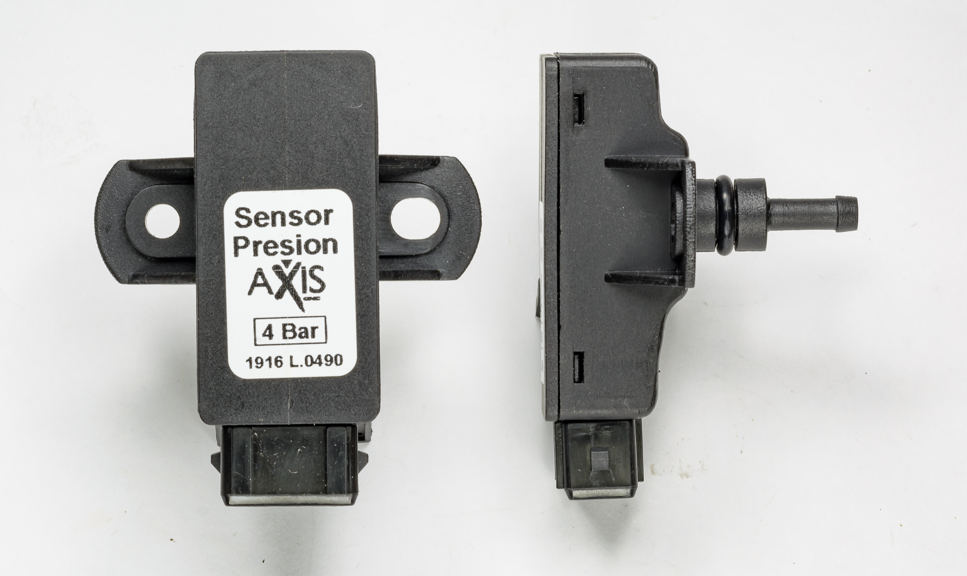

Sensor AXIS GNC AX‑SP4B
Tabla de compatibilidades y usos
| Modelo | Imagen | Alimentación | Presión a Fondo de Escala | Rango de Tensión | Aceite | Combustible | Wastegate |
|---|---|---|---|---|---|---|---|
| BOSCH 0 281 006 119 |  |
5 V | 10 B | 0,5 a 4,5 V | ✓ | ✓ | ✓ |
| Genérico 150 PSI |  |
5 o 12 V | 150 PSI | 0,5 a 4,5 V | ✓ | ✓ | |
| AXIS GNC AX‑SP4B |  |
5 V | 4 B | 0,5 a 4,5 V | ✓ |
